Einführung in GN Flip-Flow-Vibrationsbildschirm

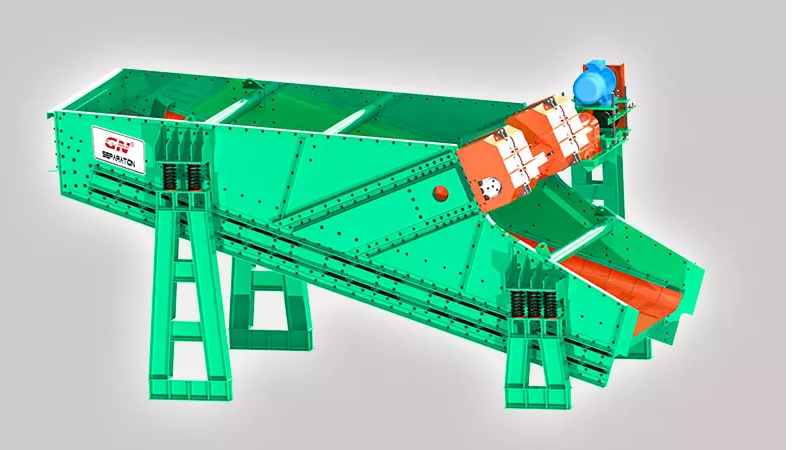

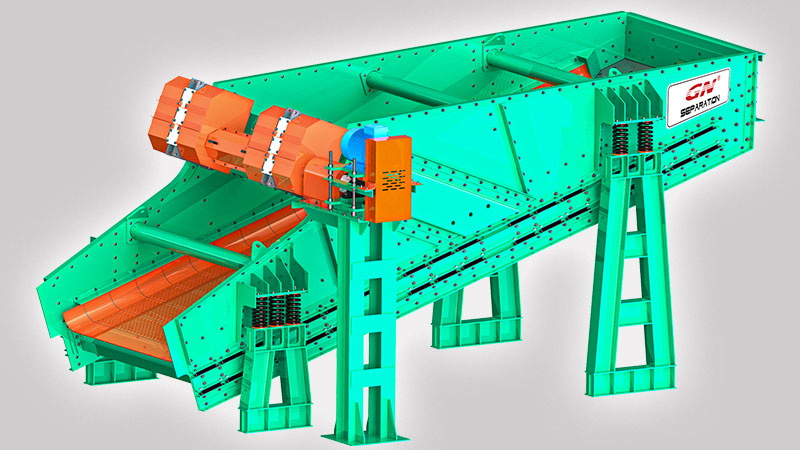

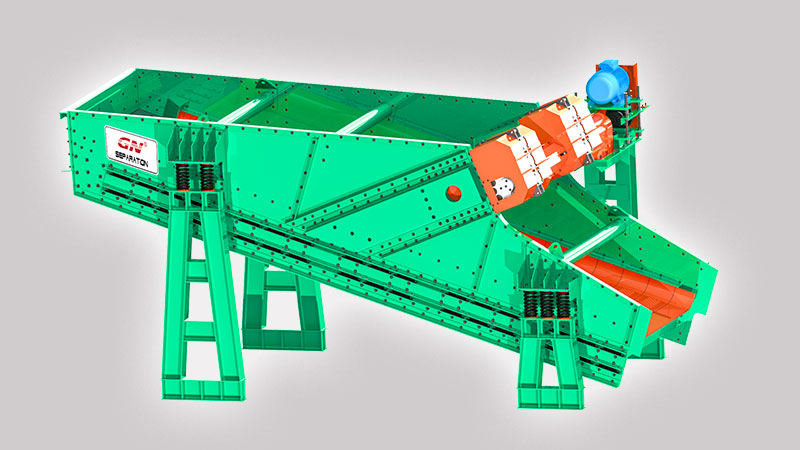

GN Large Flip-Flow-Vibrationsbildschirm ist grundlegend mit einem Erreger im Kastenstil, einem primären Vibrationsrahmen, einem schwimmenden Bildschirmrahmen, Scherfedern, Dämpfungsfedern, einem flexiblen Polyurethan-Mesh , Stützstrukturen und einem Antriebssystem konstruiert. Seine Betriebsbewegung folgt einem linearen Amplitudenmuster. Dieser Bildschirm verwendet das Doppel-Massen-Nahaufrufprinzip, sodass der schwimmende Bildschirmrahmen erhebliche Amplituden erreicht und eine Materialbeschleunigung von bis zu 50 g auf der Bildschirmoberfläche vermittelt. Infolgedessen wird es ausgiebig zum Trockenprüfungen von mittelgroßen bis feinkörnigen Materialien sowie für nasse, klebrige oder auf andere Weise herausfordernde Substanzen eingesetzt. Das Design minimiert das Verstopfen von Bildschirmlöchern und verfügt über eine hohe Screening -Effizienz.

Funktionen und Vorteile

1. Die Wallboard der Bildschirmmaschine wird ohne Schweißen mit hochfestem Legierungsstahlplatten hergestellt, das für die Widerstandsfähigkeit der überlegenen Wirkung bekannt ist. Stattdessen enthält es importierte Huck -Nieten für die Montage der hydraulischen Spannung, wodurch das Schweißrückstände beseitigt und fortschrittliche Designprinzipien vorgestellt wird.

2. Um die Leistung zu verbessern, wird die Finite -Elemente -Analyse verwendet, um die Struktur- und Vibrationsparameter des Bildschirms zu verfeinern, um die Vermeidung von Eigenfrequenzen über alle Ebenen hinweg zu vermeiden, die Resonanzeffekte zu minimieren und letztendlich die Lebensdauer der gesamten Maschine zu verlängern.

3. Mit dem Bildschirm verfügt der Crossbeam über ein rechteckiges Rohrdesign, während die aufregende Strahlbox eine leichte, aber robuste Konstruktion mit außergewöhnlicher Zähigkeit bietet. Darüber hinaus löste das nach dem Schweißheizungsbehandlung angewendete Verfahren zur Behandlung von Schlüsselkomponenten die Schweißspannung effektiv auf und sorgt für eine optimale Leistung und Haltbarkeit.

Arbeitsprinzip für den Flip-Flow-Vibrationsbildschirm

Der Flip-Flow-Vibrationsbildschirm funktioniert basierend auf dem Prinzip der Doppelmasse, wobei ein einzelner Antrieb eine doppelte Schwingungsbewegung initiiert. Der primäre vibrierende Bildschirmrahmen wird durch eine aufregende Kraft betätigt, die grundlegende Schwingungen ausführt. Der schwimmende Bildschirmrahmen, der über Scherfedern mit dem Primärrahmen verknüpft ist, wirkt sich innerhalb des Nahaufrufregimes relative Bewegung aus.

Das Polyurethan -Bildschirmnetz wird an einem Ende an einem festen Strahl und an der anderen an einem schwimmenden Strahl verankert. Die wechselseitige Bewegung zwischen diesen Strahlen erstreckt sich kontinuierlich und zieht den Bildschirm zurück und verleiht dem Material erhebliche Beschleunigung. Dies gewährleistet das vollständige Heben und Schichten des Materials.

Der Bildschirm ist in der Lage, eine Beschleunigung von bis zu 50 g an das Material zu liefern, die es gründlich auflösen und durch das Netz treiben, um das Screening zu erreichen. Während des gesamten Prozesses erfährt das Screen -Netz aufgrund einer kontinuierlichen Ablenkung eine elastische Verformung, wodurch nasse und klebrige Materialien von seiner Oberfläche effektiv abgelehnt werden.
